产品名称:J41N燃气截止阀

咨询电话:021-31007789

传真:021-57470352

联系人:销售部

购买咨询:

  • 主要特点

罗博特J41N燃气截止阀

J41N燃气截止阀产品图片

【罗博特J41N燃气截止阀说明】

罗博特J41N燃气截止阀:手动、法兰连接、直通式、阀座密封面材料为尼龙塑料、公称压力PN40、阀体材料为碳素钢的截止阀。
阀门具体型号为j41n-40,公称通径常用的从DN10~DN150,适用温度小于等于150摄氏度,适用的介质有石油气、空气等无腐蚀性介质。

【罗博特J41N燃气截止阀性能参数】

J41N燃气截止阀性能参数图

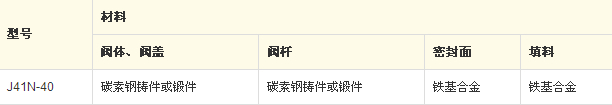

【罗博特J41N燃气截止阀零件材料】

J41N燃气截止阀零部件材料图

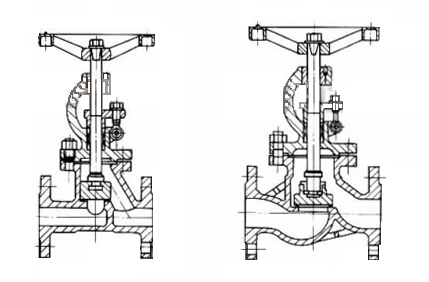

【罗博特J41N燃气截止阀结构示意图】

燃气截止阀结构示意图

【外形及结构尺寸】

DN L D D1 D2 b z*Фd H D0 W(kg)
10 130 90 60 40 16 4*Ф14 198 120 4.5
15 130 95 65 45 16 4*Ф14 233 120 5
20 150 105 75 55 16 4*Ф14 275 140 7
25 160 115 85 65 16 4*Ф14 285 160 9
32 180 135 100 78 18 4*Ф18 302 160 12
40 200 145 110 85 18 4*Ф18 355 200 17
50 230 160 125 100 20 4*Ф18 373 240 24
65 290 180 145 120 22 8*Ф18 408 280 33
80 310 195 160 135 22 8*Ф18 436 320 44
100 350 230 190 160 24 8*Ф23 480 360 60
125 400 270 220 188 28 8*Ф25 558 400 89
150 480 300 250 218 30 8*Ф25
