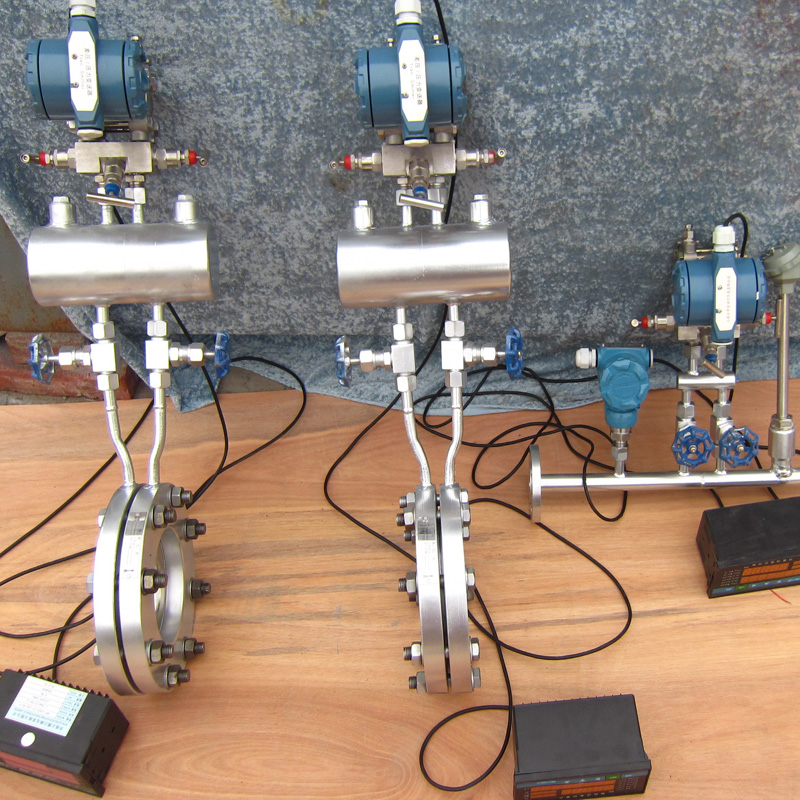

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板流量计适用范围

1.公称直径：15mm≤DN≤1200mm

2.公称压力：PN≤40MPa

3.工作温度：-50℃≤t≤550℃

4.量程比：1:10，1:15

5.精度：0.5级，1级

一、概述

　　节流装置又称为差压式流量计,是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点.

　　孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06

二、工作原理

充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：

c－流出系数　无量纲　

d－工作条件下节流件的节流孔或喉部直径

D－工作条件下上游管道内径

qm－质量流量　Kg/s

qv－体积流量　m³/s

－直径比d/D无量纲

流体的密度Kg/m³

可膨胀性系数　无量纲

产品结构　

节流装置组成

节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等

取压装置：环室、取压法兰、夹持环、导压管等

测量管

孔板流量计的安装要求：对直管段的要求一般是是前10D后5D，因此在选购孔板流量计时一定要根据流量计的现场工矿情况来选择适合现场工矿的流量计。

孔板流量计适用范围

1.公称直径：15mm≤DN≤1200mm

2.公称压力：PN≤10MPa

3.工作温度：－50℃≤t≤550℃

4.量程比：1:10，1:15

5.精度：0.5级，1级

智能孔板流量计结构　

节流装置组成

节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等取压装置：环室、取压法兰、夹持环、导压管等连接法兰（国家标准、各种标准及其它设计部门的法兰）　、紧固件。测量管

选择孔板流量计所需要的参数：

1、管道的口径（管径*壁厚）

2、孔板流量计测量的介质

3、被测介质的工作温度

4、被测介质的工作压力（最大压力、最小压力、正常压力）

5、被测介质的工作流量（最大流量、最小流量、正常流量）

6、被测介质的粘度

孔板流量计的调试：

1、接上信号线、电源线

2、开启进口、出口阀门，进出口阀门开度要一致

3、打开不锈钢三阀组平衡阀，缓慢开启孔板高低压端的阀门，待流体通过流量计后关闭不锈钢三阀组平衡阀即可。
