| 产品概述 |
| 罗博特KPF-16平衡阀，KPF-16平衡阀，KPF平衡阀是一种具有特殊功能的阀门，具有良好的流量特性，能够合理的分配流量，实现流量定量，可以有效地解决供热(空调)系统中存在的室温冷热不均问题。由于该阀门设有开启度指示．开度锁定装置及用于流量测定的测压小阀，所以只要在各个支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内，从而克服了“大流量，小温差”的不合理化现象。该产品是供热系统中的理想产品，高介质温度为100℃，欢迎选购。 |
| 主要零件材料 |
| 零件名称 |
阀体、阀盖、 阀瓣、填料压套 |
阀杆、密封圈 | 阀杆螺母 | 垫圈 | 填料 |
| 材料 | 灰铸铁 | 不锈钢 | 铸铜 | 橡胶石棉板 | 膨胀石墨 |
| 主要技术参数 |
|
公称压力 PN(MPa) |
试验压力(MPa) | 工作压力(MPa) | 工作介质 | 介质温度 (℃) | ||
| 壳体 | 密封 | P20 | P12 | |||
| 1.6 | 2.4 | 1.76 | 1.5 | 1.6 | 水 | 0-100 |

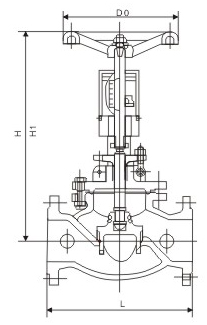

| 主要外形尺寸 | 法兰连接PN1.6MPA按JB／T79—94标准 |
| 型号 | KPF-16 | ||||||||||||||||||
| 公称压力PN(Mpa) | 1.6 | ||||||||||||||||||
| 公称通径DN(MPa) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | |
|
尺寸 (mm) |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | 787 | 914 | 978 | 1295 |
| H | 150 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 446 | 540 | 623 | 687 | 782 | 914 | 968 | 1037 | 1440 | 1790 | |
| H1 | 160 | 170 | 197 | 207 | 270 | 284 | 410 | 448 | 506 | 595 | 688 | 762 | 867 | 1009 | 1073 | 1152 | 1440 | 1790 | |
| D0 | 80 | 180 | 80 | 90 | 100 | 120 | 200 | 200 | 240 | 240 | 360 | 400 | 500 | 500 | 680 | 680 | |||
