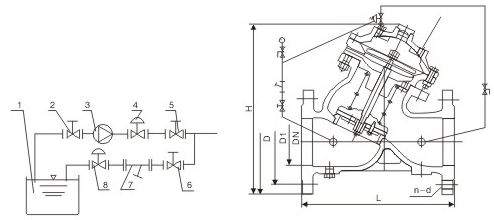

| 安装示意图 |
|
1、水池 2、弹性座封闸阀 3、水泵 4、多功能水泵控制阀 5、弹性座封闸阀 6、弹性座封闸阀 7、过滤器 8、泄压阀 |
| 产品概述 |
| AX742X-10/16/25安全泄压/持压阀，罗博特AX742X安全泄压/持压阀，AX742X安全泄压/持压阀，AX742X5安全泄压阀，AX742X持压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上，当给水管路中压力超过泄压阀设定压力时，泄压阀自动开启快速泄压，保护管线的安全，也可作持压阀用，保障主阀上游的供水压力。 |
| 结构特点 |
|
1、能准确保持不变的安全设定压力，一旦超压，泄压阀迅速打开，及时泄压。 2、关闭平稳可靠，消除压力余波。 |
| 主要技术参数 |
|
公称压力：1.0Mpa、1.6Mpa、2.5Mpa 调试范围：0.05～0.9Mpa、0.12～1.4Mpa、0.12～2.4Mpa 适用介质：水 介质温度：0～80℃ |
| 主要外形尺寸 |
| DN | L | H | D | D1 | n-d | ||||||
| 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | |||
| 50 | 200 | 300 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
| 65 | 210 | 337 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
| 80 | 235 | 467 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
| 100 | 275 | 520 | 220 | 220 | 220 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
| 125 | 310 | 580 | 250 | 250 | 235 | 210 | 210 | 220 | 8-18 | 8-18 | 8-26 |
| 150 | 345 | 640 | 285 | 285 | 270 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
| 200 | 415 | 778 | 340 | 340 | 300 | 295 | 295 | 310 | 8-22 | 12-22 | 12-26 |
| 250 | 485 | 889 | 395 | 405 | 360 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
| 300 | 540 | 1010 | 445 | 460 | 425 | 400 | 410 | 430 | 12-22 | 12-26 | 16-30 |
| 350 | 595 | 1037 | 505 | 520 | 485 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
| 400 | 655 | 1264 | 565 | 580 | 555 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
| 450 | 710 | 1294 | 615 | 640 | 620 | 565 | 585 | 600 | 20-26 | 16-30 | 20-36 |
| 500 | 760 | 1324 | 670 | 715 | 670 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
| 600 | 850 | 1600 | 780 | 840 | 730 | 725 | 770 | 20-30 | 20-36 | ||
| 700 | 950 | 1750 | 895 | 910 | 840 | 840 | 24-30 | 24-36 | |||
| 800 | 1120 | 1900 | 1015 | 1025 | 950 | 950 | 24-33 | 24-39 | |||
| 900 | 1220 | 2100 | 1115 | 1050 | 28-33 | ||||||
| 1000 | 1320 | 2400 | 1230 | 1160 | 28-36 | ||||||
