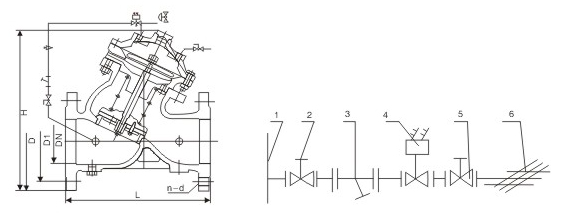

| 安装示意图 |
|
1、主管线 2、弹性座封闸阀 3、过滤器 4、电动遥控阀 5、弹性座封闸阀 6、用户系统 |
| 产品概述 |
| 罗博特J145X电动遥控阀，电动遥控阀，J145X电动遥控阀，J145X-16电动遥控阀，J145X-10电动遥控阀安装在各类给水系统的管道上，根据电信号或手动操作．使阀门打开或关闭。 |
| 结构特点 |
|
1、准确快速的控制反应。 2、关闭速度可调．阀门平稳关闭而不会产生压力波动。 3、采用三向电磁阀，维护简单。 |
| 主要技术参数 |
|
1、公称压力：1.0MPa、1.6MPa、2.5MPa 2、适用介质：水 3、介质温度：O～80℃ 4、电磁阀的说明：电压：交流220V 直流：24V 任选：防爆常开、常闭 |
| 主要外形尺寸 |
| DN | L | H | D | D1 | n-d | ||||||
| 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5Mpa | |||
| 50 | 200 | 320 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
| 65 | 210 | 367 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
| 80 | 235 | 400 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
| 100 | 275 | 452 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
| 125 | 310 | 522 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-26 |
| 150 | 345 | 592 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
| 200 | 415 | 696 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 12-26 |
| 250 | 485 | 810 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
| 300 | 540 | 943 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 16-30 |
| 350 | 595 | 1200 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
| 400 | 655 | 1230 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
| 450 | 710 | 1230 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 20-36 |
| 500 | 760 | 1270 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 22-36 |
| 600 | 850 | 1600 | 780 | 840 | 725 | 770 | 20-30 | 20-36 | |||
| 700 | 950 | 1750 | 895 | 910 | 840 | 840 | 24-30 | 24-36 | |||
| 800 | 1120 | 1900 | 1015 | 1025 | 950 | 950 | 24-33 | 24-39 | |||
| 900 | 1220 | 2100 | 1115 | 1050 | 28-33 | ||||||
| 1000 | 1320 | 2400 | 1230 | 1160 | 28-36 | ||||||
