 产品概述 |
| 罗博特HC42X(DRVZ)静音式止回阀,HC42X(DRVZ)止回阀,HC42X(DRVZ)静音式止回阀,DRVZ静音式止回阀,HC42X静音式止回阀，静音式止回阀主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成，内部水流通路采用流线型设计，水头按大小，同时于停泵时其阀瓣关闭行程很短，可达快速关闭，防止巨大水击声，形成静音效果。该阀主要适用于给排水、消防、暖通系统，可安装于水泵出水口处，以防止介质倒流及水锤对泵的损害。 |
| 主要技术参数 |
| 型号 | DRVZ-10 | DRVZ-16 | DRVZ-25Q | |
| 公称压力 | PN1.0MPa | PN1.6MPa | PN2.5MPa | |
| 公称通径 | DN50~250mm | |||
| 最高工作压力 | 1.0MPa | 1.6MPa | 2.5MPa | |
| 密封试验压力 | 1.0MPa | 1.6MPa | 2.5MPa | |
| 壳体试验压力 | 1.5MPa | 2.4MPa | 3.75MPa | |
| 主要零件材料 | 阀体、导流体 | 灰铸铁 | 球墨铸铁 | |
| 阀座、轴承、阀瓣、轴 | 铝青铜或铬不锈钢 | |||
| 弹簧 | 不锈钢 | |||

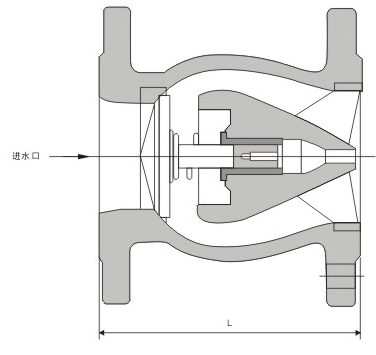

| 主要外形尺寸 | 法兰尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4216.5-84标准，PN2.5MPa按GB9113.4-88标准 |
| 公称通径DN(mm) | L |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 229 |
| 125 | 254 |
| 150 | 267 |
| 200 | 292 |
| 250 | 340 |
| 300 | - |
| 350 | - |
