罗博特ZZYP自力式压力调节阀，ZZYP自力式调节阀，ZZYP压力调节阀，自力式压力调节阀
一、罗博特ROBOT自力式压力调节阀概述
罗博特自力式压力调节阀是不需要任何其它辅助能源，而只是利用被调节的介质自身所带的能量来自动调节的执行产品。该压力调节阀产品的独有特点就是可以在没有电、没有气源的工况运行，所以自力式压力调节阀是一款最节约能源的压力调节阀产品。压力设定期在一定范围内还可以根据需求调节。
罗博特自力式压力调节阀根据各种工艺场合的需要有三种阀盖型式：普通（一般场合）、长颈（压力调节范围大）、散热（温度350～550℃）。
罗博特自力式压力调节阀根据各种工艺场合的需要有三种执行机构型式：膜片（普通膜片和增强膜片）、活塞、金属膜片（波纹管）。
二、罗博特ROBOT自力式压力调节阀型号意义
Z：执行器大类；Z：自力式系列；Y：压力调节阀：P：单座；16：PN1.6Mpa、40：4.0Mpa
B：控制阀后，压力增加时阀关闭，K：控制阀前，压力增加时阀开启．
：M：套筒式压力调节阀；N：双座式压力调节阀
三、自力式压力调节阀原理

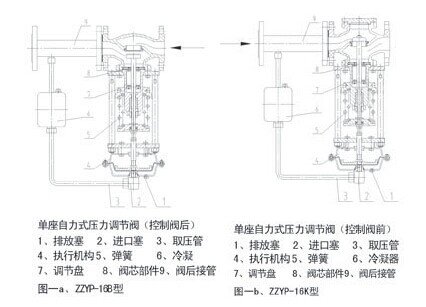

图一a、用于控制阀后压力的调压阀，阀作用方式为压闭型。
图一b、用于控制阀前压力的调压阀，阀作用方式为压开型。
介质由箭头方向流入阀体，经阀座、阀芯节流后输出。另一路经取压管（介质为蒸汽时加冷凝器）被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到泄压、稳压的目的。如阀前压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开度增大，直至阀前压力下降至设定值为止。同理，如阀前压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门的开度加小，直至阀前压力上升至设定值为止。若阀前压力小于设定值则该阀一直是关闭的。
四、自力式压力调节阀性能参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数KV |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
450 |
630 |
900 |
|
|
额定行程（mm） |
8 |
10 |
12 |
15 |
18 |
20 |
30 |
40 |
45 |
60 |
65 |
|||
|
公称通径DN（mm） |
20（或G3/4″） |
|||||||||||||
|
阀座直径 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
15 |
20 |
||
|
额定流量系数KV |
0.02 |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.80 |
1.20 |
1.80 |
2.80 |
4.0 |
5 |
||
|
公称压力 PN |
MPa |
1.6，2.5，4.0，6.4（6.3）/2.0，5.0，11.0 |
||||||||||||
|
Bar |
16，25，40，64（63）/20，50，110 |
|||||||||||||
|
Lb |
ANSI：Class150、Class300、Class600 |
|||||||||||||
|
压力分段范围KPa |
15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800、780～900、880～1000、900～1200、1000～1500、1200～1600、1300～1800、1500～2100、（其它范围特殊设计） |
|||||||||||||
|
流量特性 |
快开 |
|||||||||||||
|
调节精度 |
±5-10（％） |
|||||||||||||
|
使用温度 |
-60～350（℃）（低于-60特殊设计） 350～550（℃） |
|||||||||||||
|
允许泄漏量 |
Ⅳ级（硬密封） Ⅵ级（软密封） （GB/T4213-92） |
|||||||||||||
|
减压比（阀前压力/阀后压力） |
1.25～10（超过此范围特殊设计） |
|||||||||||||
五、自力式压力调节阀零件材料
|
零件名称 |
材料 |
|
阀体 |
ZG230-450、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|
阀芯 |
1Cr18Ni9、0Cr18Ni12Mo2Ti（堆焊Stellite）、PTFE |
|
阀座 |
1Cr18Ni9、0Cr18Ni12Mo2Ti（堆焊Stellite） |
|
阀杆 |
1Cr18Ni9、0Cr18Ni12Mo2Ti |
|
橡胶膜片 |
ding腈、乙炳、氟、耐油橡胶或0Cr18Ni9Ti |
|
膜盖 |
Q235、Q235涂PTFE |
|
填料 |
聚四氟乙烯、柔性石墨 |

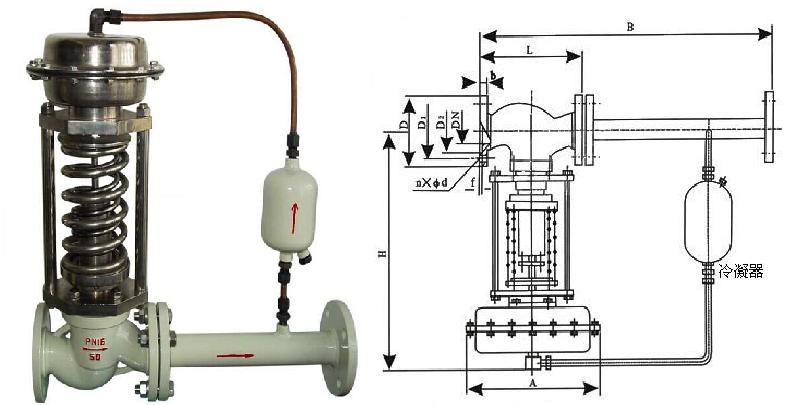

六、自力式压力调节阀外形尺寸及重量
|
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
||
|
B |
233 |
332 |
373 |
522 |
673 |
980 |
1200 |
||||||
|
H |
压 |
15～140 |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
|||
|
120～300 |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
|||||
|
280～500 |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
|||||
|
480～1000 |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
||||||
|
600～1500 |
445 |
570 |
600 |
820 |
890 |
950 |
950 |
1000 |
|||||
|
1000～2500 |
445 |
570 |
600 |
820 |
890 |
950 |
950 |
1000 |
|||||
|
A |
压 |
15～140 |
φ282 |
φ308 |
|||||||||
|
120～300 |
φ232 |
||||||||||||
|
280～1000 |
φ196 |
φ196 |
φ282 |
||||||||||
|
600～2500 |
φ85 |
φ96 |
|||||||||||
|
大约重量（Kg） |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
||||
|
导压管接口螺纹 |
M16×15 |
||||||||||||
