产品名称：波纹管密封气动调节阀

咨询电话：021-31007789

罗博特波纹管密封气动调节阀，波纹管密封气动调节阀，德国ROBOT波纹管气动调节阀德国ROBOT波纹管密封气动调节阀

一、罗博特波纹管密封调节阀介绍

罗博特波纹管密封平衡笼式调节阀。

罗博特波纹管密封调节阀控制各种高温、低温的中压流体，是一种压力调节阀。阀结构紧凑，有呈S流线型的通道，还有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。

波纹管密封平衡笼式调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。动态稳定性好，噪音低，空化腐蚀小。其上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用在真空的场合。的泄漏量符合ANSI B16.104标准。

波纹管密封平衡笼式调节阀符合GB/T4213-92标准。

二、波纹管密封调节阀阀体

型式		直通双座铸造球型阀
公称通径		40、50、65、80、100、150、200mm
公称压力		ANSI 125、150、300 JIS 10、16、20K PN1.6、4.0MPa
连接型式	法兰连接密封面型式	FF、RF、RJ、LG、MFM
	法兰标准	JIS B2201-1984、JB/T79.1-94（PN1.6MPa）、JB/T79.2-94（PN4.0、6.4MPa）、ANSI B16.5-1981、HG20594-97、HG20618-97等
	焊接连接	嵌接焊SW（40~50mm）对接焊 BW（65~200mm）
材料		铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）钛等
上阀盖	波纹管密封（W	-45~+350℃
压盖型式		螺栓压紧式
填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

三、波纹管密封调节阀阀内组件

阀芯型式			单座套筒式柱塞型阀芯
流量特性	高容量流量特性	金属阀座	等百分比特性（%V）和线性特性（LV）
		软阀座	等百分比特性（%T）和线性特性（LT）
	高精度流量特性	金属阀座	等百分比特性（%VF）和线性特性（LVF）
		软阀座	等百分比特性（%TF）和线性特性（LTF）
材料			不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L 、不锈钢堆焊司太莱合金等）
波纹管材料			1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L

四、波纹管密封调节阀执行机构

作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式

附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

五、波纹管密封调节阀Cv值和行程

六、波纹管密封调节阀法兰间距以及外形尺寸

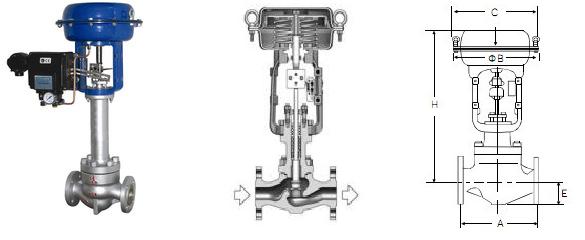

波纹管密封气动调节阀结构图

波纹管密封调节阀法兰间距

注：法兰距符合IEC 534-3-1976标准。

波纹管密封调节阀外形尺寸

注：1、表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。

2、伸长型H栏尺寸，左边数字为JIS 10K和ANSI 125、150的阀，右边数字为JIS 16K和ANSI 300以上的阀。
