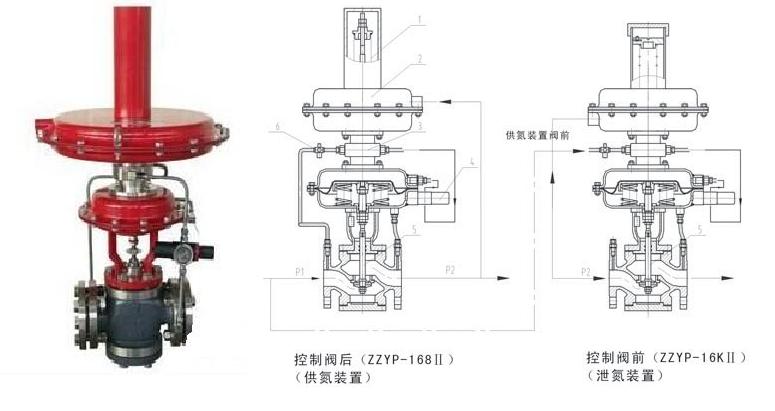

一、带指挥器压力调节阀概述
罗博特 德国ROBOT
指挥器压力调节阀阀氮封装置（带指挥器）简称压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀的阀芯位置，改变流经阀门的介质流量，使阀门后端压力（B型）或前端压力（K型）保持恒定。
指挥器压力调节阀主要用在阀前压力较高（0.2-0.8Mpa）而阀后力很低（0.5-100Kpa）,例如50mmH20（水柱）的场合，ZZYP-16KII只用在泄氮装置上,并且与供氮装置配套使用。单独使用时请用ZZYP阀代替。
2.氮封装装置：供氮和泄氮装置上
二、带指挥器压力调节阀特点
1.压力设定在指挥器上实现，因而方便、快捷、省力、省时且可在运行状态下连续设定。
2.控制精确度比ZZY型自力式高1倍左右,故适合在控制精确度高的场合使用。
3.对同一台阀而言，调节范围比ZZY型自力式广。
4.反应特别灵敏,极小的压力（如50mm水柱的压力）或极小的压力变化都可以感染出来。
5.减压比特别大，例如阀前0.8Mpa,阀后50mmH2O,压差比达1600 !
三、指挥器压力调节阀技术参数
|
公称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
||||
|
阀座直径D（mm）
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
||
|
额定流量系数Kv
|
0.32
|
4
|
5
|
8
|
12.5
|
20
|
32
|
50
|
80
|
125
|
160
|
320
|
||
|
压力调节范围KPa
|
0.5-100范围内选取
|
|||||||||||||
|
公称压力PN（MPa）
|
1.0,1.6
|
|||||||||||||
|
被调介质温度（℃）
|
-40～80
|
|||||||||||||
|
流量特性
|
快开
|
|||||||||||||
|
调节误差（%）
|
≤5
|
|||||||||||||
|
允许压降（MPa）
|
1.6
|
1.6
|
1.1
|
0.6
|
0.4
|
|||||||||
|
执行机构薄膜有效面积（Cm2）
|
200
|
280
|
400
|
|||||||||||
|
允许泄漏量
|
硬阀芯;IV级（10-4×Kv）,软阀芯:VI级（GB/T4213-2008）几乎无泄漏
|
|||||||||||||

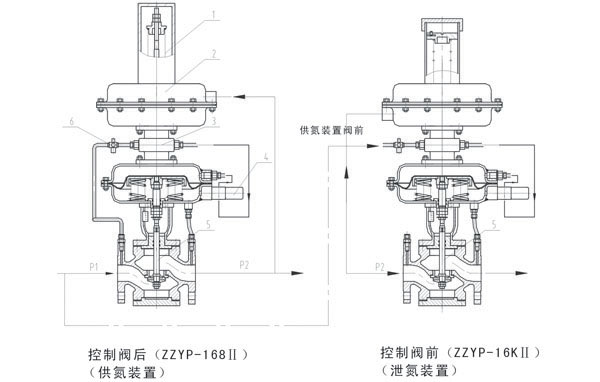

四、带指挥器压力调节阀结构图
1、压力设定弹簧 2、指挥器执行机构 3、指挥阀 4、针阀 5、主阀 6、空气过滤减压器

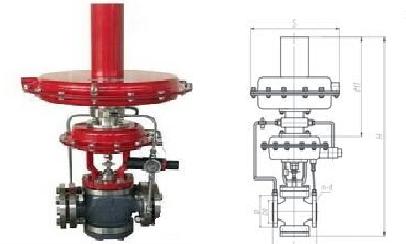

五、带指挥器压力调节阀外形尺寸
|
DN
|
L
|
S
|
H1
|
H2
|
|
20
|
150
|
308
|
390
|
715
|
|
25
|
160
|
308
|
390
|
715
|
|
32
|
180
|
308
|
390
|
735
|
|
40
|
200
|
394
|
435
|
755
|
|
50
|
230
|
394
|
435
|
755
|
|
65
|
290
|
394
|
435
|
795
|
|
80
|
310
|
394
|
435
|
795
|
|
100
|
350
|
394
|
435
|
825
|
|
150
|
480
|
498
|
565
|
1105
|
以上均以PN16为例
六、带指挥器压力调节阀应用实例
订货须知：
一、若订货前还未选定型号，请向我们提供您的使用参数：【带指挥器自力式压力调节阀】①调节阀名称与参数②调节阀口径的选择③调节阀流量特性选择④调节阀调节速度选择⑤调节阀作用方式选择⑥调节阀泄漏量应满足工艺要求⑦调节阀压差（包括正常工作压差，阀关闭时压差）。
