产品名称：德国ROBOT气动单座法兰调节阀

咨询电话：021-31007789

罗博特德国ROBOT蒸汽单座气动法兰调节阀型号编制

Z	执行机构	H	结构形式	-公称压力	阀体材质	公称通径
Z系列调节阀	J:气动薄膜执行机构 H:气动活塞执行机构	H直行程	P:标准型单座调节阀 PF:软密封单座调节阀 PL:单座笼式调节阀 PG:带散热型单座调节阀 PV:波纹管型单座调节阀 PD:低温型单座调节阀	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质	DN25= DN25 NPS1〞=NPS1〞
如：Z型蒸汽单座气动法兰调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHP-16C DN50

蒸汽单座气动法兰调节阀性能

流量特性		直线、等百分比、快开
可调范围		50:1 （CV<6.3 30:1）
额定CV值		等百分比CV1.6~630 ，直线CV1.8~690
允许泄漏量		硬密封:IV级（0.01% 阀额定容量）软密封:VI级（气泡级）泄漏量标准:GB/T 4213
性能指标		气动	电动
	基本误差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死区%	≤0.6	≤1.0
	始终点偏差%	±2.5	±2.5
	额定行程偏差%	≤2.5	≤2.5

蒸汽单座气动法兰调节阀选用参数表

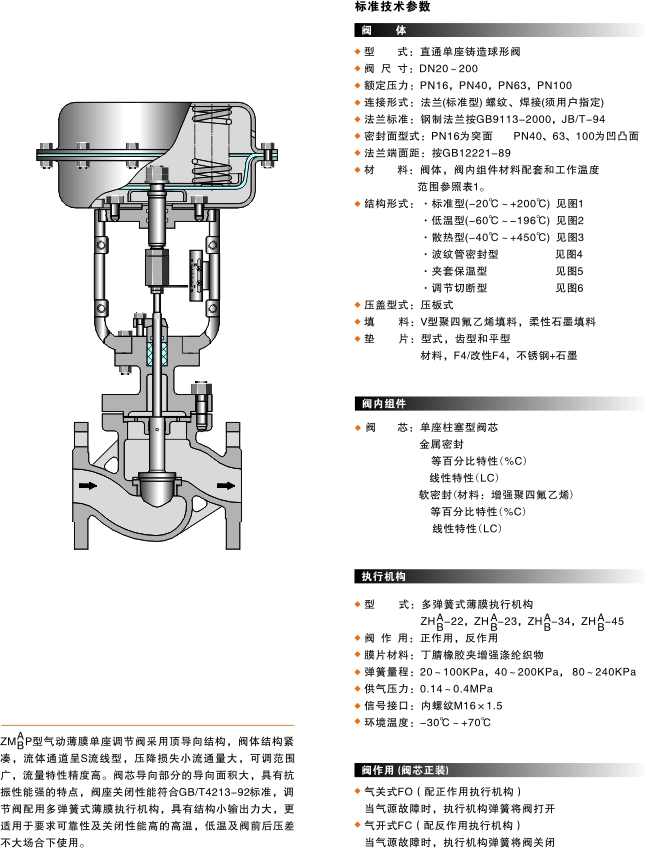

罗博特蒸汽单座气动法兰调节阀介绍

罗博特蒸汽单座气动法兰调节阀是一种顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动薄膜机构或电动执行机构等。
