一、小口径单座调节阀概述
罗博特调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。
罗博特,德国ROBOT调节阀泄漏量符合ANSI B16.104标准。配用多弹簧薄膜执行机构，其结构紧凑，输出力大。符合GB/T4213-92标准。
二、小口径单座调节阀阀体
|
阀体型式 |
直通单座铸造球型阀 |
|
|
公称通径 |
20、25mm |
|
|
公称压力 |
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa |
|
|
连接型式 |
密封面型式 |
FF、RF、RJ、LG、MFM |
|
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
|
焊接标准 |
嵌接焊SW |
|
|
材料 |
铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金 |
|
|
上阀盖 |
常温型 |
-17~+230℃ |
|
伸长I型 |
-45~-17℃、 +230~+566℃ |
|
|
伸长II型 |
-100~-45℃ |
|
|
伸长III型 |
-196~-100℃ |
|
|
压盖型式 |
螺栓压紧式 |
|
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
|
|
阀芯形式 |
单座柱塞型阀芯 |
|
|
流量特性 |
金属阀座 |
等百分比特性、线性特性 |
|
软阀座 |
||
|
材料 |
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
|
|
执行器型式 |
HA多弹簧薄膜执行机构 |
|
膜片材料 |
乙丙橡胶夹尼龙布、丁jing橡胶夹尼龙布 |
|
弹簧范围 |
20~100、80~240KPa |
|
供气压力 |
140~400KPa |
|
气源接口 |
RC1/4" |
|
环境温度 |
-30~+70℃ |
|
作用形式 |
用正作用或反作用执行机构实现阀的气-关式或气-开式 |
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|
阀芯型式 |
阀座和流量特性 |
额定行程 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
|
|
柱塞阀芯 |
金属阀座 |
等百分比（%） |
14.3mm |
|
|
|
|
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
|
线性（L） |
○ |
○ |
○ |
○ |
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
|||
|
软阀座 |
等百分比（%） |
|
|
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
|
线性（L） |
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|||
|
公称通径 |
20 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
||
|
25 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|||
注：1、符号○和△表示阀的规格范围。2、符号△表示阀的流量特性符合IEC 534-2标准。
六、小口径单座调节阀性能指标
|
泄漏量
|
金属阀座
|
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
|
|
软阀座
|
小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级
|
|
|
回差
|
带定位器
|
小于全行程的1%
|
|
不带定位器
|
小于全行程的3%（HA1型小于全行程的5%）
|
|
|
基本误差
|
带定位器
|
小于全行程的±1%-7（HA1型小于全行程的±2%）
|
|
不带定位器
|
小于全行程的±5%
|
|
|
—
|
注：采用标准的V型聚四氟乙烯填料
|
|
|
可调范围
|
|
50:1 （0.25≤Cv≤14）或30:1 （Cv≤0.16）
|
八、小口径单座调节阀法兰距及外形尺寸
法兰距
|
公称通径
|
A
|
||||||||||
|
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6
|
JIS 16K RF
|
ANSI 300RF JIS 20K RF JIS 30K RF PN4.0
|
ANSI 600RF JIS 40K RF PN6.4
|
ANSI 150 RJ
|
ANSI 300 RJ
|
ANSI 600 RJ
|
JIS 20K沟槽型嵌入型
|
JIS 30K沟槽型嵌入型
|
ANSI 300 LG
|
ANSI 600 SW、BW
|
|
|
20
|
184
|
190
|
194
|
206
|
-
|
206
|
206
|
198
|
208
|
203
|
206
|
|
25
|
184
|
193
|
197
|
210
|
197
|
210
|
210
|
198
|
212
|
206
|
210
|
注：法兰距符合IEC534-3标准。

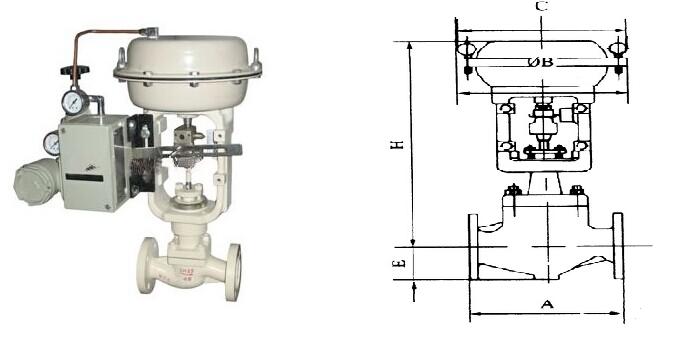

外形尺寸
|
执行机构
|
H
|
φB
|
C
|
E
|
|||
|
常温型P
|
伸长Ⅰ型E1
|
伸长Ⅱ型E2I
|
伸长Ⅱ型E2W
|
||||
|
LHA1D、R
|
375
|
525
|
685
|
900
|
218
|
230
|
40
|
|
LHA2D、R
|
450
|
600
|
760
|
975
|
267
|
281
|
40
|
注：表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
Ⅰ.法兰连接
|
公称通径
|
执行机构
|
ANSI 125、150 JIS 10K
|
ANSI 300、600 JIS 16、20、30、40K
|
||||||
|
常温型
（P） |
伸长Ⅰ型
（E1） |
伸长Ⅱ型
（E2I） |
伸长Ⅱ型
（E2W） |
常温型
（P） |
伸长Ⅰ型
（E1） |
伸长Ⅱ型
（E2I） |
伸长Ⅱ型
（E2W） |
||
|
20、25
|
LHA1D、R
|
16
|
18
|
21
|
26
|
17
|
19
|
22
|
27
|
|
LHA2D、R
|
23
|
25
|
28
|
33
|
24
|
26
|
29
|
34
|
|
Ⅱ.焊接连接
|
公称通径
|
执行机构
|
常温型（P）
|
伸长Ⅰ型（E1）
|
伸长Ⅱ型（E2I）
|
伸长Ⅱ型（E2W）
|
|
20、25（SW）
|
LHA1D、R
|
14
|
16
|
19
|
24
|
|
LHA2D、R
|
21
|
23
|
26
|
31
|
