产品名称:罗博特自力式温度调节阀

咨询电话:021-31007789

传真:021-57470352

联系人:销售部

购买咨询:

  • 主要特点

罗博特自力式温度调节阀,自力式温度调节阀,德国ROBOT自力式温度调节阀,自力式温度调节阀

一、自力式温度调节阀概述

罗博特自力式温度调节阀,自力式温度调节阀是由温度传感器与控制阀两部分组成,是一种无需外来能源,利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。自力式温度调节阀具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。

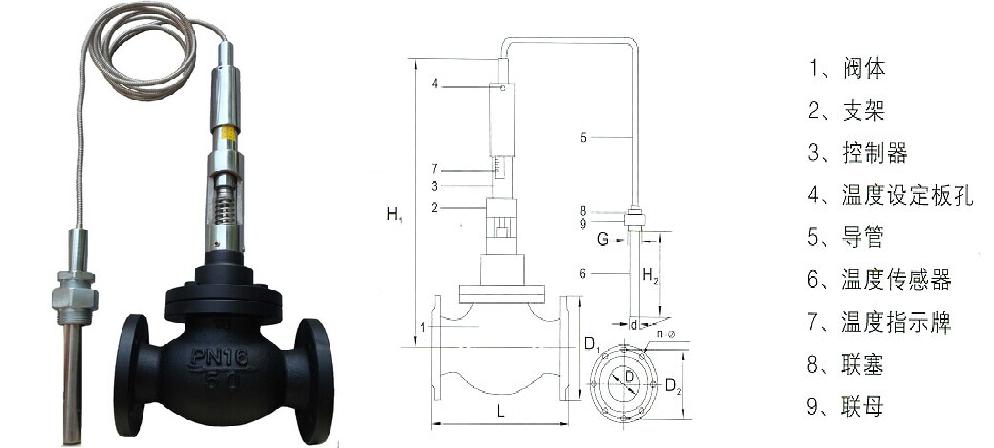

V230W自力式温度调节阀结构图

二、自力式温度调节阀主要零件材料

阀体

ZG230—45

ZG1Cr18Ni9Ti

阀座

ZG1Cr18Ni12Mo2Ti

Cr18Ni12Mo2Ti

阀芯

1Cr18Ni9Ti

Cr18Ni12Mo2Ti

波纹管套

1Cr18Ni9Ti

Cr18Ni12Mo2Ti

平衡波纹管

1Cr18Ni9Ti



温包

H62

1Cr18Ni9Ti

毛细管

H62

1Cr18Ni9Ti

接头

35

1Cr18Ni9Ti

三、自力式温度调节阀 主要技术参数

公称通径DN (mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

公称压力PN(Mpa)

1.6    4.0

额定流量系数(KV)

单座

5

7

11

20

30

48

75

120

190

300

480

760

1100

双座





12

22

33

53

53

132

209

330

528

836

1210

套筒





11

20

30

48

75

120

190

300

480

760

1100

额定行程(mm)



6

8

10

14

20

35

允许最大压差(Mpa)

1.6

1.5

0.5

温度调节范围(°C)

0~70、50~120、100~170、150~220、200~270

调节精度(%)

±5

允许超载值(°C)

分别为上述温度调节范围上限加50

使用环境温度(°C)

-40~+80

安装接头(M)

G1”

毛细管长度(M)

3、5

允许
泄漏量

硬密封(1/h)

双座、套筒:5×10-3×阀额定容量(II级)
单座:10-4×阀额定容量(IV)

软密封(m1/min)

0.15

0.15

0.15

0.30

0.30

0.45

0.60

0.90

1.70

4.0

4.0

6.75

11.10
